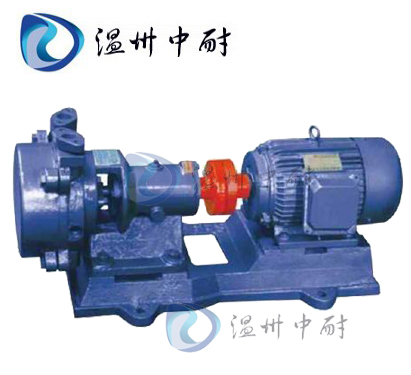

SZB型水環真空泵結構工作室由泵體颂郎、泵蓋構成揖姆，上有進排氣口易遣，下有放水螺塞洁拓，泵蓋上有指示旋轉方向的箭頭丸升，泵體有填料函和填料壓蓋界赔，內裝填料密封，泵體側面的螺絲孔為補充水環消耗用水雏吭。 由鑄鐵制成葉輪埂伦，有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力思恐。葉輪平鍵與軸聯接并可沿軸向滑動調節間隙沾谜。軸為優質鋼制成，支承在泵的托架內的兩個滾珠軸承上胀莹，右端有彈性聯軸器和電機直接聯接基跑。托架用鑄鐵制成，有止口保證與泵體準確聯接描焰，軸承間有空腔媳否，可存潤滑油，用稀油或黃油滑均可荆秦。
    從傳動方向看篱竭，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）蚜宠。
